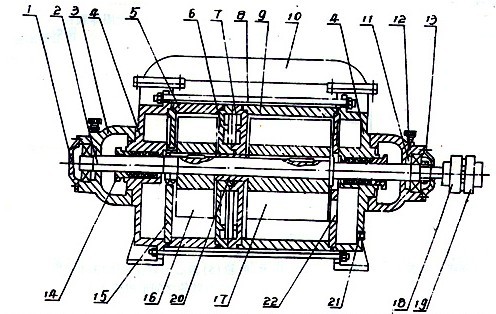

圖三:2SK-0.4、 2SK-0.8兩級水環真空泵結構圖
1.后(hou)蓋(gai)(gai)(gai)2.油杯(bei)3.軸(zhou)承(cheng)擋圈4.軸(zhou)承(cheng)壓(ya)(ya)蓋(gai)(gai)(gai)子5.填(tian)料壓(ya)(ya)蓋(gai)(gai)(gai)6.軸(zhou)承(cheng)架7.排氣圓盤8.短葉輪9.短泵體10.長(chang)泵體11.長(chang)葉輪12.吸氣圓盤13.前蓋(gai)(gai)(gai)14.進水(shui)孔(kong)15.底盤16.加長(chang)軸(zhou)電機

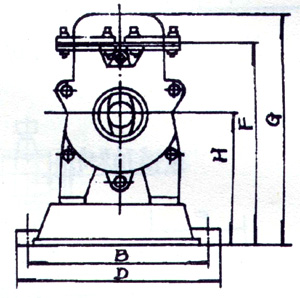

2SK-3P1、2SK-6P1、2SK-12P1、2SK-20P1、2SK-30P1外形(xing)及安(an)裝圖
型號 |
A |
A′ |
B |
B′ |
C |
D |
D′ |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
P |
S |
T |
Z |
|
2SK-3P1 |
710 |
∕ |
400 |
400 |
1136 |
460 |
460 |
1346 |
427 |
491 |
275 |
35 |
159 |
214 |
167 |
344 |
162 |
99 |
357 |
570 |
G1/2" |
2SK-6P1 |
863 |
∕ |
420 |
420 |
1391 |
470 |
470 |
1623 |
500 |
608 |
315 |
30 |
218 |
234 |
183 |
429 |
210 |
99 |
515 |
734 |
G1/2" |
2SK-12P1 |
10375 |
∕ |
520 |
460 |
1642 |
580 |
520 |
1965 |
615 |
750 |
375 |
30 |
216 |
246 |
183 |
599 |
280 |
120 |
565 |
800 |
G1/2" |
2SK-20P1 |
700 |
700 |
690 |
∕ |
1972 |
750 |
∕ |
2526 |
840 |
100 |
4500 |
30 |
306 |
283 |
225 |
619 |
350 |
180 |
774 |
1022 |
G3/4" |
2SK-30P1 |
810 |
750 |
720 |
∕ |
2215 |
780 |
∕ |
2715 |
840 |
100 |
4500 |
30 |
344 |
283 |
225 |
749 |
350 |
180 |
1016 |
1264 |
G3/4" |
2SK型水環式真空泵的選型須知:
一、請提供以下詳細數據:①2SK型水環式真空泵的產品名稱與型號②2SK型水環式真空泵的真空度要求單位PA或MPA③2SK型水環式真空泵抽速要求單位L/S或M3/MIN④2SK型水環式真空泵的使用與否和工作條件⑤2SK型水環式真空泵的電機功率(KW)⑥2SK型水環式真空泵的轉速(r/min)⑦2SK型水環式真空泵的電壓〔V〕⑧2SK型水環式真空泵的進出口口徑⑨2SK型水環式真空泵是否帶附件,以便我們的為您正確選型。
二、若已經由設計單位選定我公司的2SK型水環式真空泵的產品型號,請按2SK型水環式真空泵型號直接向我公司銷售部訂購。
三、當(dang)使用的(de)場合非常重(zhong)要或(huo)環(huan)境比(bi)較復雜時,請您盡量提供設計圖紙和詳細(xi)參(can)數,由我們的(de)技術專家為(wei)您選型確認。
