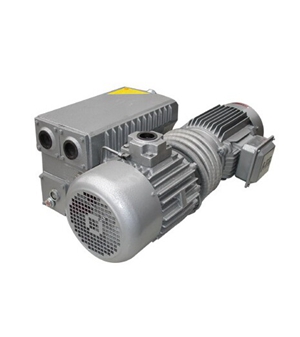

一、XD型旋片式真空泵概述：
XD系列旋片式真空泵為單級旋片式聯軸式結構。它的工作性能是高轉速，低噪聲，抽速快，效率高。XD型旋片式真空泵只需空(kong)(kong)氣(qi)冷卻(que)，有防(fang)返(fan)油結(jie)構(gou)，防(fang)止(zhi)泵油返(fan)入(ru)被抽系統，泵內(nei)裝(zhuang)有排(pai)氣(qi)過濾(lv)器，有效消(xiao)除油霧，運轉平(ping)衡，振動(dong)小，可以在任意(yi)壓強下工(gong)作。XD型旋片式真空(kong)(kong)泵的(de)技術參數2×10-2Pa，已普遍適用食(shi)品真空(kong)(kong)包裝(zhuang)，醫藥、印刷(shua)機械紙張輸送(song)，玻璃工(gong)業輸送(song)，真空(kong)(kong)夾具，干燥(zao)等(deng)單位(wei)的(de)使用。
XD型旋片式真空泵適用于低、中真空領域，主要用于抽除空氣和其它干燥氣體。它是低、中真空的主要設備之一，它可單獨使用，也可成為其它真空泵的前級泵。真空泵具有運轉性能可靠、易扣件少、振動小、噪音低、效率高的特點。
XD型旋片式真空泵是引進國外先進技術，關鍵零部件選用進口元件或進口材料XD型系列真空泵完全可替代國外同類產品。

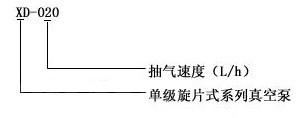

二、XD型旋片式真空泵的型號意義：
三、XD型旋片式真空泵的技術參數表：
型號及參數 |
XD-010 |
XD-016 |
XD-020 |
XD-025 |
XD-040 |
XD-063 |
XD-100 |
XD-160 |
XD-250 |
抽氣速率(m3/h) |
10 |
16 |
20 |
25 |
40 |
63 |
100 |
160 |
250 |
權限壓力(Pa) |
2ⅹ102 |
時機功率(kw) |
0.37 |
0.37 |
0.75 |
0.75 |
1.1 |
1.5 |
3 |
4 |
7.5 |
泵轉速(轉/分) |
1440 |
1440 |
2800 |
2800 |
1440 |
1440 |
1440 |
1440 |
1440 |
裝油量(L) |
0.5 |
0.5 |
0.5 |
1 |
1.5 |
2 |
4 |
9 |
9 |
吸氣口尺寸 |
G1/2 |
G1/2 |
G1/2 |
G11/4 |
G11/4 |
G11/4 |
G11/4 |
G2 |
G21/3 |
泵重量(kg) |
16 |
18 |
19 |
19 |
60 |
22 |
115 |
145 |
200 |
電壓(V) |
380/220 |
380/220 |
380/220 |
380/220 |
380/220 |
380 |
380 |
380 |
380 |
四、XD型旋片式真空泵的使用范圍：
環境溫度： ≤40℃ (度)
抽氣速率： 10~250m3/h (立方/小時)
極限壓強： ≤2*10-2Pa (帕)
極限真空： ≤200Pa (帕)
氣體類型： 常溫無其它混合物的空氣
工作要求： 在6650pa到大氣壓的進口壓強下的連續工作時間
工作要求： 進口壓強小于1330pa的條件下，允許長時期連續工作
1 、XD旋片真空泵適用于密閉系統的抽真空使用。如真空包裝、真空成形、真空吸引。
2、入口壓力范圍：100Pa~100000 Pa，超出此范圍工作真空泵排氣口將有油霧產生。XD型旋片式真空泵工作環境溫度和吸入氣體溫度應在5℃~40℃之間。
3 、XD旋片真空泵不能抽除水或其它液體。不能抽除易爆、易燃、含氧量過高的、腐蝕性的氣體。
4、一般供應的(de)電動(dong)機(ji)不防爆，如要(yao)求防爆或其它特(te)殊要(yao)求時電動(dong)機(ji)必須符(fu)合相(xiang)關的(de)標準(zhun)。
五、XD型旋片式真空泵的特點：
1、XD型旋片式真空泵可以在任意入口壓強下工作，最大的特點。
2、XD型旋片式真空泵的內部裝有油霧消除器，能有效地消除泵排出的氣體中的油霧，避免油霧對周圍環境的污染。
3、XD型旋片式真空泵的吸氣口裝有逆止閥，當泵停止時逆止閥與泵內專門設置的孔的聯合作用下，可以立即使泵與被抽系統隔離，防止真空泵油返入被抽系統，同時保持了被抽容器的真寬度，因而使用本型真空泵洋就可以不需要再配置帶有放氣的真空截止閥，從而可以減少用戶的使用費用。
4、XD型旋片式真空泵配有油氣分離器，它與油霧消除器一起組成了有效的消音系統，能消除排氣噪音，避免噪音污染。
5、XD型旋片式真空泵和電動機直接聯接安裝，采用空氣冷卻，不需水冷卻管道，因此本型是一種結構緊湊，安裝簡便的設備。
6、結構(gou)設計合理，振動小，不用地腳螺栓即可(ke)工作。
六、XD型旋片式真空泵的工作原理：
XD旋片真空泵按照(zhao)旋(xuan)片(pian)式原理工(gong)作(zuo)，偏心安裝的(de)轉(zhuan)子(zi)在泵體(ti)內旋(xuan)轉(zhuan)，離(li)(li)心力迫使(shi)(shi)葉片(pian)沿著轉(zhuan)子(zi)的(de)狹(xia)槽(cao)滑向(xiang)泵體(ti)內壁。葉片(pian)將泵體(ti)和(he)轉(zhuan)子(zi)之間的(de)月牙型空(kong)(kong)(kong)間分(fen)隔成(cheng)數個(ge)工(gong)作(zuo)腔(qiang)(qiang)。當工(gong)作(zuo)腔(qiang)(qiang)和(he)進(jin)氣(qi)口相(xiang)連時(shi)，吸(xi)入(ru)氣(qi)體(ti)。隨(sui)著轉(zhuan)子(zi)的(de)繼續轉(zhuan)動，被(bei)吸(xi)入(ru)的(de)氣(qi)體(ti)被(bei)壓縮(suo)，進(jin)而排(pai)入(ru)到(dao)油(you)(you)(you)(you)(you)分(fen)離(li)(li)器(qi)內。恒定的(de)壓力差使(shi)(shi)真空(kong)(kong)(kong)泵油(you)(you)(you)(you)(you)進(jin)入(ru)壓縮(suo)腔(qiang)(qiang)。真空(kong)(kong)(kong)泵油(you)(you)(you)(you)(you)和(he)被(bei)抽氣(qi)體(ti)一起排(pai)入(ru)油(you)(you)(you)(you)(you)分(fen)離(li)(li)器(qi)內，通過(guo)排(pai)氣(qi)過(guo)濾器(qi)的(de)作(zuo)用(yong)使(shi)(shi)得油(you)(you)(you)(you)(you)、氣(qi)分(fen)離(li)(li)，真空(kong)(kong)(kong)泵油(you)(you)(you)(you)(you)回落到(dao)油(you)(you)(you)(you)(you)分(fen)離(li)(li)器(qi)底部，通這浮子(zi)閥再(zai)次進(jin)入(ru)工(gong)作(zuo)腔(qiang)(qiang)（油(you)(you)(you)(you)(you)循環），不含油(you)(you)(you)(you)(you)的(de)氣(qi)體(ti)通過(guo)排(pai)氣(qi)蓋排(pai)向(xiang)大氣(qi)。
七、XD型旋片式真空泵的結構說明：
八、XD型旋片式真空泵的分解圖:（附零部件對照表）
XD型旋片式真空泵零部件對照表：
| 序號 |
名稱 |
XD-040 |
數量 |
XD-063 |
數量 |
XD-100 |
數量 |
| 1 |
泵體 |
XD-040-01-01 |
1 |
X-063-01-01 |
1 |
XD-100-01-01 |
1 |
| 14 |
轉子 |
XD-040-01-02 |
1 |
X-063-01-02 |
1 |
XD-100-01-02 |
1 |
| 22 |
葉片 |
XD-040-01-03 |
3 |
X-063-01-03 |
3 |
XD-100-01-03 |
3 |
| 24 |
泵蓋A |
XD-040-01-05 |
1 |
X-100-01-05 |
5 |
XD-100-01-05 |
1 |
| 27 |
泵蓋B |
XD-040-01-06 |
1 |
X-100-01-06 |
1 |
XD-100-01-06 |
1 |
| 30 |
軸承 |
RNA4904 |
2 |
RNA4905 |
2 |
RNA4905 |
2 |
| 35 |
骨架油封 |
￠37X25X7 |
4 |
￠42X30X7 |
4 |
￠42X30X7 |
4 |
| 42 |
油封蓋板 |
XD-040-01-04 |
2 |
XD-100-01-04 |
2 |
XD-100-01-04 |
2 |
| 50 |
泵蓋O型圈 |
106*3 |
2 |
128*3 |
2 |
128*3 |
2 |
| 75 |
油分離器 |
XD-040-02-04 |
1 |
XD-100-02-04 |
1 |
XD-100-02-04 |
1 |
| 83 |
油窗 |
XD-100-02-16 |
1 |
XD-100-02-16 |
1 |
XD-100-02-16 |
1 |
| 88 |
加油塞 |
XD-100-02-03 |
1 |
XD-100-02-03 |
1 |
XD-100-02-03 |
1 |
| 89 |
加油塞O型圈 |
￠32X2.65 |
1 |
￠32X2.65 |
1 |
￠32X2.65 |
1 |
| 95 |
放油塞 |
XD-100-02-02 |
1 |
XD-100-02-02 |
1 |
XD-100-02-02 |
1 |
| 96 |
放油塞O型圈 |
￠27X2.65 |
1 |
￠27X2.65 |
1 |
￠27X2.65 |
1 |
| 99 |
油濾清器接頭 |
XD-100-02-12 |
1 |
XD-100-02-12 |
1 |
XD-100-02-12 |
1 |
| 100 |
油濾清器 |
W712 |
1 |
W712 |
1 |
W712 |
1 |
| 105 |
盲板 |
XD-040-02-01 |
1 |
XD-100-02-05 |
1 |
XD-100-02-05 |
1 |
| 106 |
盲板墊片 |
XD-040-02-03 |
1 |
XD-100-02-18 |
1 |
XD-100-02-18 |
1 |
| 122 |
排氣過濾器 |
XD-100-02-14 |
1 |
XD-100-02-14 |
1 |
XD-100-02-14 |
1 |
| 125 |
頂片 |
XD-100-02-11 |
1 |
XD-100-02-11 |
1 |
XD-100-02-11 |
1 |
| 136 |
注放油蓋板墊片 |
XD-100-02-17 |
2 |
XD-100-02-17 |
1 |
XD-100-02-17 |
2 |
| 139 |
注放油蓋板 |
XD-100-02-01 |
1 |
XD-100-02-01 |
1 |
XD-100-02-01 |
1 |
| 155 |
排氣蓋 |
XD-100-02-09 |
1 |
XD-100-02-09 |
1 |
XD-100-02-09 |
1 |
| 159 |
排氣閥 |
XD-040-04 |
2 |
XD-100-04 |
2 |
XD-100-04 |
2 |
XD系列(lie)旋片式真(zhen)空泵的選型須知：
一、請提供以下詳細數據：①XD型旋片式真空泵的產品名稱與型號②XD型旋片式真空泵的真空度要求單位PA或MPA③XD型旋片式真空泵抽速要求單位L/S或M3/MIN④XD型旋片式真空泵的使用與否和工作條件⑤XD型旋片式真空泵的電機功率（KW）⑥XD型旋片式真空泵的轉速（r/min）⑦XD型旋片式真空泵的電壓〔V〕⑧XD型旋片式真空泵的進出口口徑⑨XD型旋片式真空泵是否帶附件，以便我們的為您正確選型。
二、若已經由設計單位選定我公司的XD型旋片式真空泵的產品型號，請按XD型旋片式真空泵型號直接向公司銷售部訂購。
三、當(dang)使用的場合非常(chang)重(zhong)要或環境比較(jiao)復雜時,請(qing)您(nin)盡(jin)量提供設(she)計圖紙和詳(xiang)細(xi)參數，由(you)我們(men)的技術專家為您(nin)選型確(que)認。
